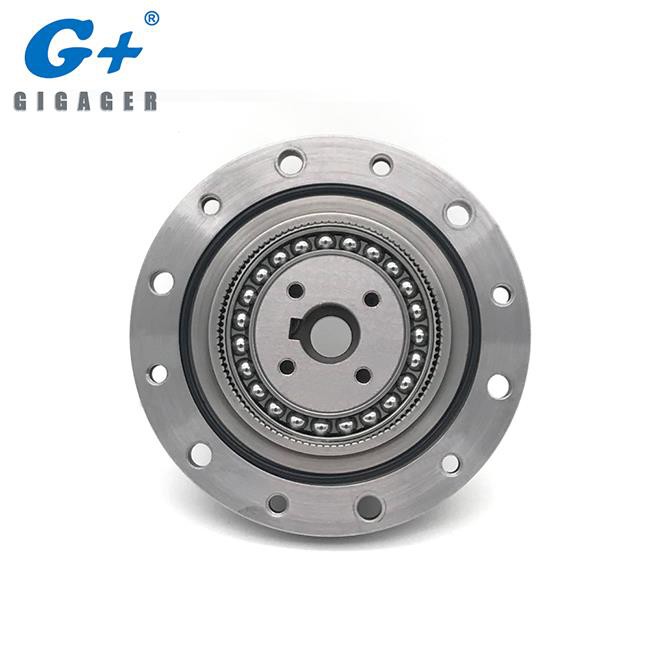

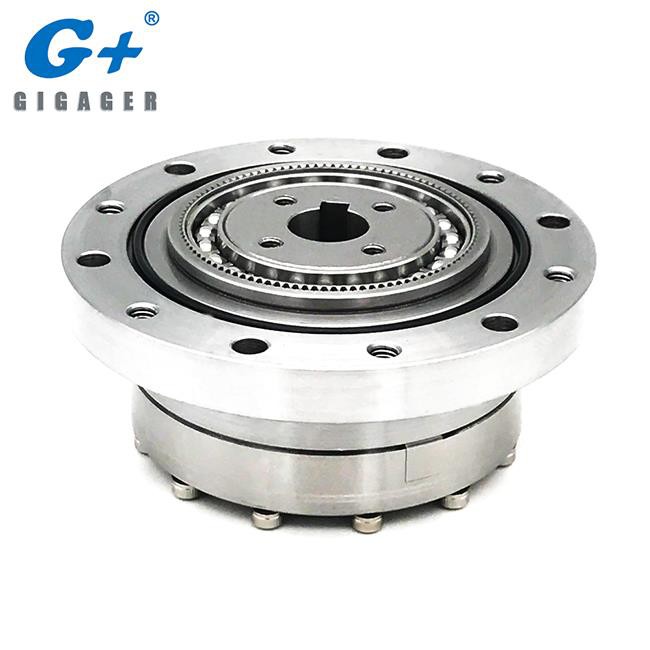

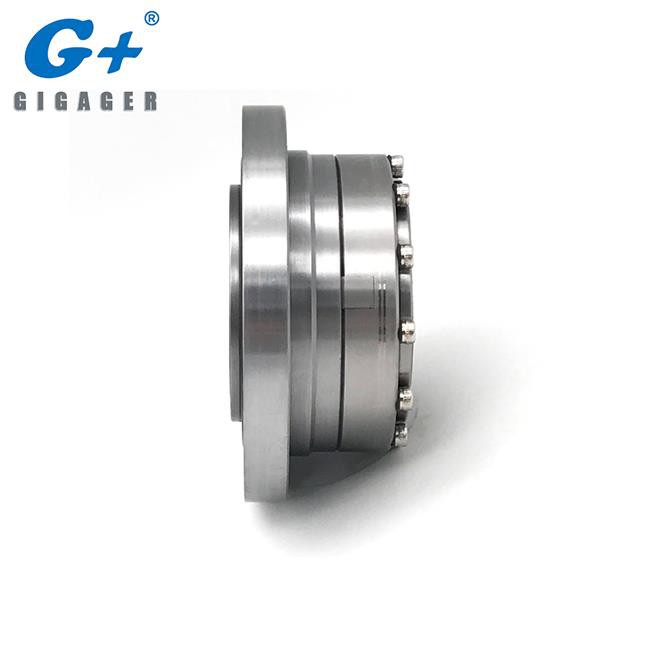

GIGAGER Harmonic Drive Mae model Flat CSF yn fath o gyfres harmonig fanwl uchel gyda rhif model CSF-T-14 / CSF-T-17 / CSF-T-20 / CSF-T-25 / CSF-T-32. Mae NHSAGER yn cyflenwi ystod lawn o ostyngyddion harmonig o ran perfformiad uchel sy'n cydweddu â blychau gyrr harmonig Siapan ac America. Dyma'r gostyngwyr cyflymder harmonig amgen perffaith ar gyfer eich cyllideb gyfyngedig.

1. Beth yw Nodweddion Cynnyrch Gyrfa Harmonig GIGAGER?

• Perfformiad cost uchel

• Effeithlonrwydd uchel

• Ymyliad isel

• Anhyblygedd uchel

2. Cyfres Safonol CSF Drive Harmonic

Cyfres	Math	Manyleb	Cymhareb Gear
CSF	T (Fflat)	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Am fwy o gyfres SHF, SHD, CSD, gweler y Catalog sydd ynghlwm. (lawrlwythwch y PDF yn y dudalen hon)

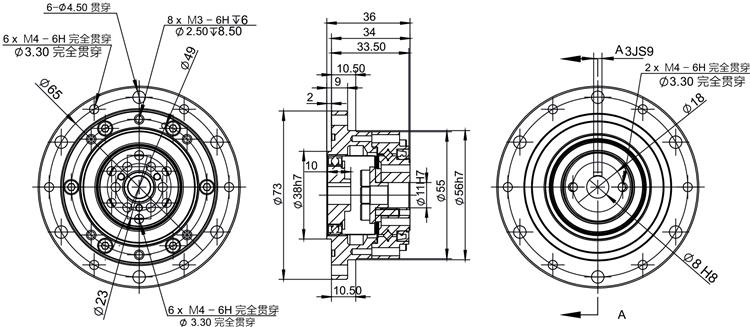

Model: CSF-T-14

Eitemau		Cymhareb Gear
Eitemau		30K	50K	80K	100K
Toror Graddedig (Mewnbwn 2000r / min)	Nm	4.0	5.4	7.8	7.8
Uchafswm Tor Caniataol (Cychwyn • Stopio)	Nm	9	18	23	28
Uchafswm Gwerth Caniataol Torque Llwyth Cyfartalog	Nm	6.8	6.9	11	11
Torc Uchafswm Caniataol Unanol	Nm	17	35	47	54
Cyflymder Cylchdroi Uchafswm Mewnbwn Caniataol	r / min	8000	8000	8000	8000
Cyflymder Cylchdroi Mewnbwn Cyfartalog Caniataol	r / min	3500	3500	3500	3500
Ymosodiad	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10
Cynllun Oes	awr	10000	10000	15000	15000

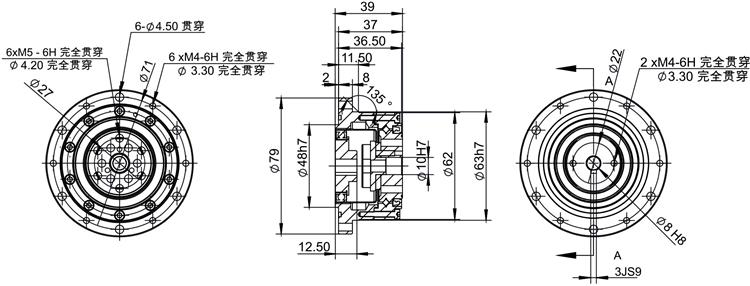

Model: CSF-T-17

Eitemau		Cymhareb Gear
Eitemau		30K	50K	80K	100K
Toror Graddedig (Mewnbwn 2000r / min)	Nm	8.8	16	22	24
Uchafswm Tor Caniataol (Cychwyn • Stopio)	Nm	16	34	43	54
Uchafswm Gwerth Caniataol Torque Llwyth Cyfartalog	Nm	12	26	27	39
Torc Uchafswm Caniataol Unanol	Nm	30	70	87	108
Cyflymder Cylchdroi Uchafswm Mewnbwn Caniataol	r / min	7000	7000	7000	7000
Cyflymder Cylchdroi Mewnbwn Cyfartalog Caniataol	r / min	3500	3500	3500	3500
Ymosodiad	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10
Cynllun Oes	awr	10000	10000	15000	10000

Model: CSF-T-20

Eitemau		Cymhareb Gear
Eitemau		30K	50K	80K	100K	120K
Toror Graddedig (Mewnbwn 2000r / min)	Nm	15	25	34	40	40
Uchafswm Tor Caniataol (Cychwyn • Stopio)	Nm	27	56	74	82	87
Uchafswm Gwerth Caniataol Torque Llwyth Cyfartalog	Nm	20	34	47	49	49
Torc Uchafswm Caniataol Unanol	Nm	50	98	127	147	147
Cyflymder Cylchdroi Uchafswm Mewnbwn Caniataol	r / min	6000	6000	6000	6000	6000
Cyflymder Cylchdroi Mewnbwn Cyfartalog Caniataol	r / min	3500	3500	3500	3500	3500
Ymosodiad	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Cynllun Oes	awr	10000	10000	15000	15000	15000

Model: CSF-T-25

Eitemau		Cymhareb Gear
Eitemau		30K	50K	80K	100K	120K	160K
Toror Graddedig (Mewnbwn 2000r / min)	Nm	27	39	63	67	67	67
Uchafswm Tor Caniataol (Cychwyn • Stopio)	Nm	50	98	137	157	167	176
Uchafswm Gwerth Caniataol Torque Llwyth Cyfartalog	Nm	38	55	87	108	108	108
Torc Uchafswm Caniataol Unanol	Nm	95	186	255	304	289	314
Cyflymder Cylchdroi Uchafswm Mewnbwn Caniataol	r / min	5500	5500	5500	5500	5500	5500
Cyflymder Cylchdroi Mewnbwn Cyfartalog Caniataol	r / min	3500	3500	3500	3500	3500	3500
Ymosodiad	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Cynllun Oes	awr	10000	10000	15000	15000	15000	15000

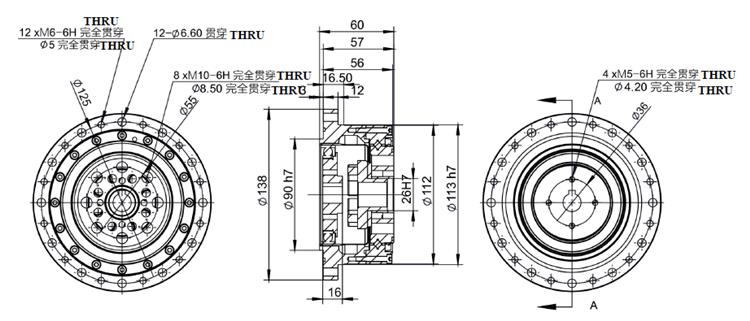

Model: CSF-T-32

Eitemau		Cymhareb Gear
Eitemau		50K	80K	100K	120K
Toror Graddedig (Mewnbwn 2000r / min)	Nm	76	118	137	137
Uchafswm Tor Caniataol (Cychwyn • Stopio)	Nm	216	304	333	353
Uchafswm Gwerth Caniataol Torque Llwyth Cyfartalog	Nm	75	167	216	216
Torc Uchafswm Caniataol Unanol	Nm	200	568	647	686
Cyflymder Cylchdroi Uchafswm Mewnbwn Caniataol	r / min	4500	4500	4500	4500
Cyflymder Cylchdroi Mewnbwn Cyfartalog Caniataol	r / min	3500	3500	3500	3500
Ymosodiad	Arc sec	≦ 20	≦ 10	≦ 10	≦ 10
Cynllun Oes	awr	10000	15000	15000	15000

3. Gwybodaeth Gysylltiedig

Sut i ddewis gostyngydd harmonig manwl iawn?

Gyda datblygiad awtomeiddio diwydiannol a hyrwyddo offer deallus, mae mwy a mwy o offer deallus wedi dod i'r amlwg. Maent wedi disodli llafur yn raddol a gallant wneud rhywfaint o waith sy'n anodd i'r gweithlu. Mae gostyngwyr harmonig yn un ohonynt. Mae gostyngiad HD yn fath o offer ar gyfer trawsnewid. Mae gan y gostyngiad harmonig nodweddion pwysau ysgafn, maint bach a manwl uchel. Fe'i defnyddir yn eang mewn defnyddwyr ac fe'i defnyddir yn eang ym maes robotiaid diwydiannol â gofynion dibynadwyedd uchel. Mae offer cynhyrchu crisial hylif lled-ddargludyddion, offer meddygol, offerynnau optegol, peiriannau argraffu a llawer o ddiwydiannau eraill wedi dangos eu manteision; maent hefyd yn chwarae rhan bwysig mewn gwyddoniaeth a thechnoleg blaengar megis robotiaid deallus, awyrofod ac arsylwi seryddol.

Mae'r gostyngiad RV sy'n cael ei ddweud yn aml yn wahanol i'r GT blaenorol. Mae'r gostyngiad RV blaenorol yn cyfeirio at yr offer mwydod. Dylai'r gostyngiad RV presennol gael ei ddeall fel reducer cycloidal planedol, sy'n gyfuniad o leihauwr planedol a gostynydd cycloid, RV (Rot-Vector).

Gellir dweud bod gan y gostyngydd harmonig a'r RV eu cryfderau eu hunain. Bydd yr eiliad plygu sy'n cael ei gario gan y gostyngiad RV yn llawer mwy na'r cytgordau, ond bydd y cywirdeb yn waeth a bydd y gyfrol yn fwy. Yn gyffredinol, mae cywirdeb y gostyngiad RV yn arcmin, hynny yw, yr arc. Fe'i rhannir yn lefelau, tra bod y gostyngiad harmonig yn arcsec, arc-ail lefel. Er nad yw'r gwahaniaeth mewn cywirdeb yn fawr, mae hyn yn gyfwerth â rhywun ar y peiriant a all gyflawni 10 rhagofalon, ond mae rhai pobl yn gallu gwneud un, ond mae gwella'r manylder yn ofyniad uchel ar gyfer technoleg. Ni all y gostyngiad harmonig, ni waeth yn Harmonic, yn y bôn weld y torque caniataol, gan fod y gostyngiad harmonig yn canolbwyntio ar gywirdeb y cynnig pyllau llwyth ysgafn, ei hun Nid yw'r capasiti cario yn fawr iawn, ac ni all y strwythur manwl mewnol gario'r torc . Bydd y rhan fwyaf o'r robotiaid yn defnyddio'r gostyngydd harmonig ar y tair echel cefn, oherwydd nid oes unrhyw feichiau mecanyddol i'w cario yn y tair echel cefn. Ond gydag un eithriad, dyna'r robot SCARA.

Ni allwn arbed arian ac ni allwn arbed arian trwy brynu retardwyr harmonig. Rhaid inni ddewis prisiau rhesymol. Addas: Fel y dywed y gair, "Mae'n dda i chi." Os nad oes safon ar gyfer prynu offer, mae'n bwysig gwneud dewis yn ôl eich sefyllfa wirioneddol.

Er enghraifft, nid yw'r modur y mae angen i ni ei arafu fel arfer yn gyflym iawn, felly nid oes angen prynu cymhareb lleihau gormod; er enghraifft, yn aml mae'n rhaid i ni fynd i'r maes i'w adeiladu, ac mae'r traffig yn anghyfleus, yna dylem roi sylw i brynu gostyngiad ysgafnach, i fod yn gludo cyfleus. Yn fyr, dylid ystyried prynu gostyngydd harmonig yn ôl ei sefyllfa ei hun, ni allwch ddallus!

Ar ôl-werthu: Nawr dyma'r amser i'w brynu, ond erbyn hyn mae angen i bopeth siarad am wasanaeth ôl-werthu.

Yn enwedig y gostyngiad harmonig, sydd yn aml yn mynnu cynnal a chadw ac atgyweirio. Yn y broses o ddefnyddio'r gostyngiad, mae problemau neu anffafiadau yn anorfod. Mewn llawer o achosion, mae'n anodd inni ei ddatrys gennym ni ein hunain. Ar yr adeg hon, rhaid inni ddibynnu ar wasanaeth ôl-werthu y gwneuthurwr.

Os ydynt yn gwneud yn dda ar ôl y gwerthiant, byddant yn gallu gwarantu gweithrediad arferol ein cyfarpar, gan sicrhau ein bod yn cynhyrchu'n ddiogel ac yn effeithlon. Mae NHSAGER yn dweud wrthych nad yw prynu'r gostyngiad harmonig mewn gwirionedd mor anodd.

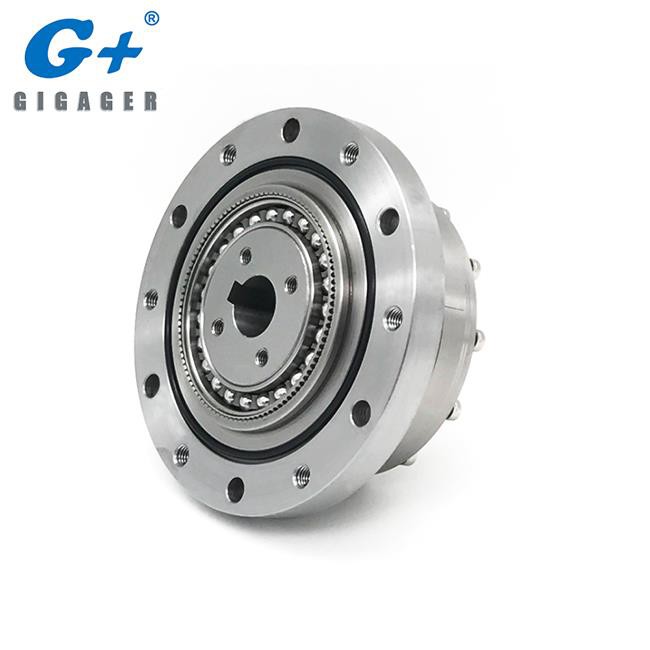

Gyrru Harmonic Precision Uchel
