Math o CS Acturyddion Cylchdroi Cylchdroi Cerbyd Camer Gau Caeedig
Mae'r math CS o NHSAGER Mae Cylchdroi Cylchdaith Gwag yn llinell o gynhyrchion sy'n cyfuno bwrdd cylchdro gwag anniogeledd uchel gyda pheiriant steper a phecyn gyrrwr dolen gau caeedig. Mae'n cadw rhwyddineb defnyddio modur camryfel, a hefyd yn caniatáu gosod mannau anerta mawr iawn yn gywir iawn.
• Mae actiwad integredig a modur camerwr yn gwneud dyluniad yn haws
• Tabl allbwn diamedr mawr
• Mae modur camer yn darparu perfformiad rhagorol
• Cywirdeb uchel
• Ymatebolrwydd hyfyw
• Sefydlogrwydd ar gyflymder isel
• Twn-rhad ac am ddim
• Allbwn torque uchel
• Penderfyniad syml
• Mewnbwn Pulse, arddangosydd 4-digid, gyrrwr math botwm swyddogaeth 4-digid
1. Beth yw'r Actiwadydd Cylchdroi Gwag?
Mae'r Actuator Hollow Rotary yn fath newydd o ddyfais llwyth cylchdro sy'n llawn modur a gyrrwr. Yn ymgorffori effeithlonrwydd trawsyrru uchel, manwl gywirdeb, anhyblygedd uchel a pherfformiad cost uchel, mae'n cyfuno manteision modur servo, mynegeydd cam a modur DD, gan sicrhau cydbwysedd rhwng y tri chynnyrch hyn.
Gyda strwythur gêr manwl a thaeniadau radial, torc ac anhyblygdeb yn well, mae'r llwytho'n dod yn fwy sefydlog. Gall wneud segmentau ar unrhyw ongl gyda modur servo neu modur camio, sy'n gallu bodloni'r rheolaeth ddigidol na all y mynegai cam ei gyflawni. Mae'r cywirdeb lleoli yn debyg i'r modur gyrru uniongyrchol a all wireddu lleoliad y llwyth anadliad mewn cyfnod byr.
2. Beth yw nodweddion cynnyrch y math o CS Actuator Hollow Rotary?
• Gwella Dibynadwyedd a Lleihau Costau trwy Gysylltiadau Uniongyrchol
Gellir gosod y bwrdd offer a'r fraich robot yn uniongyrchol ar y tabl allbwn Hollow Rotary Actuator. Gall achub yr amser a'r gost ar gyfer dylunio mecanyddol, dyraniad rhannau, debugging gwregysau, ac ati, sy'n cymharu â defnyddio rhannau mecanyddol megis pwlïau a gwregys.
• Amgen Delfrydol i Fynegai Modur a Cam DD
Mae NHSAGER Hollow Rotary Actuator yn manteisio ar fanteiswyr servo modur, cam mynegeio a modur DD, gan wneud y mynegeio ar unrhyw ongl a pherfformiad uchel.
• Safbwynt Precision Uchel heb Backlash
Cywirdeb lleoli anghyfreithlon, ailadroddus hyd at ± 5 eiliad arc, cywirdeb lleoli ≦ 2 arc min.
Sylwer: Caiff y cywirdeb lleoli ailadroddus ei fesur ar dymheredd cyson (tymheredd arferol) o dan lwyth cyson.
• Mae Strwythur Gwag Diamedr Mawr yn Gwneud Gwifrau a Pibellau Posibl
Mae gwifrau a phibellau yn fwy cyfleus a syml, ac mae manteision y nodwedd hon yn arbennig o amlwg mewn gwifrau cymhleth ac amgylcheddau pibio.
3. Cyfluniad y System o Dull Cylchlythyr Hollow Cylchdro Hollow
Ffurfweddiad o ddull CS Hollow Rotary Actuator | ||||
Cyfluniad Safonol | Affeithwyr Dewisol | |||
1 | Tabl Rotari Hollow set × 1 | 1 | Cefnfor Modur × 1 pcs (2.5M) | |
2 | Cerbyd Camer Cylch Caeedig × 1 set | 2 | Codod Encoder × 1 pcs (2.5M) | |
3 | Gyrrwr ar gyfer CS Stepping Motor × 1 set | 3 | Llinell Reoli I / O × 1 pcs (1M) | |
4 | Cysylltydd porthladd Drive × 4 pcs | 4 | Plât Sensor × 1 set | |
5 | Plwg aviation × 2 pcs | 5 | Synhwyrydd ffotodrydanol × 1 set | |
- | - | 6 | Braced Sensor × 1 set | |
4. Faint o Fodel sydd ar gael?
Model | Math o Ddewis | Maint Ffrâm | Cymhareb Gear | Torque Caniataol | Cyflymder Caniataol | Amser Caniataol o Loi Inertia Caniataol |
GSN85-18K-CS | Traws Roller | 85 mm (3.35 yn.) | 1:18 | 3.2 Nm | 160 rpm (tabl) | 10 Nm |
GSN130-18K-CS | Traws Roller | 130 mm (5.12 yn.) | 1:18 | 20 Nm | 120 rpm (tabl) | 50 Nm |

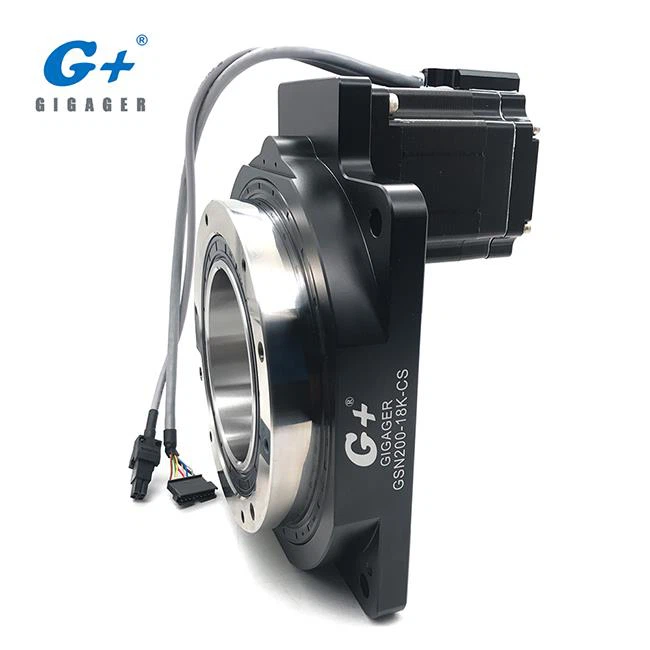

GSN200-18K-CS | Traws Roller | 200 mm (7.87 yn.) | 1:18 | 50 Nm | 100 rpm (tabl) | 100 Nm |
GSB60-05K-CS | Roller Wedi'i Glymio | 60 mm (2.36 yn.) | 1: 5 | 4.9 Nm | 300 rpm (tabl) | 5 Nm |
Am ragor o fanylion, cyfeiriwch at y Catalog sydd ynghlwm. (lawrlwythwch y PDF yn y dudalen hon)
5. Pa fath o Ddiffyg Gellid Defnyddio'r Actiwadydd Cylchdro Gwag?
Gellid cymhwyso'r Tabl Cylchdroi Hollow ar gyfer llawer o gymhwysiad fel Dyfais Mynegai CNC, Cam Cylchdroi, Radar Milwrol, Peiriant Marcio Laser, Gyro Prawf, Prawf Synhwyrydd Difrodedd, Prawf Compass Electronig o ffôn symudol a chynnyrch electronig manwl arall. Gall hefyd ei ddefnyddio ar gyfer cymalau braich robot, llinell gynhyrchu awtomeiddio, dyfais profi, torri laser, ac ati.
Cyswllt Fideo Demo:
a. Demo am Gyro Test https://youtu.be/PwKiObIMXRM
b. Demo am y 4ydd Echel neu'r 5ed Echel https://youtu.be/L9gheXQ6zLc
Am fwy o fideo, cliciwch ar NHSAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
6. Sut i Ddewis y Model Cywir ar gyfer My Device?
Yn y bôn, mae arnom angen y wybodaeth ganlynol, anfonwch at ein gwerthiannau technegol.
a, Beth yw pwysau llwytho? Dimensiwn? Gwrthrych afreolaidd neu wrthrych rheolaidd?
b, Deunydd cam: Dur neu Alwminiwm, neu ___, Diamedr Allanol = ______ mm, Thickness = _______ mm
c, Sawl segmentiad? Neu sut mae'r cynnig?
d, Pob taith hyd = Amser cylchdroi + Amser lleoli, _________Second = ________ + _________ Seconds
e, Pwysau gemau: ____________ kg / pcs
f, Llun, lluniadu neu ragor o wybodaeth am eich dyfais
Rhaid i'n peiriannydd gyngor y model addas yn unol â'ch gofyniad.
Am ragor o wybodaeth am ddethol model o Actifydd Cylchdroi Hollow, cyfeiriwch at y Tudalennau Dethol Model yn Catalog.
7. Sut i Gorsedda'r Actiwadydd Cylchdro Gwag?
Cyfeiriwch at y Catalog neu cysylltwch â'n gwerthiannau technegol.
8. Pam dewis NHSAGER?
9. Cwestiynau Cyffredin
